Строительство основания спортивной площадки

Важным этапом строительства спортивной площадки, является строительство основания.

В случае проведения сертификации поля по международным требованиям поставщик искусственного покрытия обязан проводить технический надзор строительства основания поля или производить строительство основания самостоятельно.

В ходе подготовки основания спортивной площадки необходимо произвести следующие работы:



Виды оснований спортивной площадки

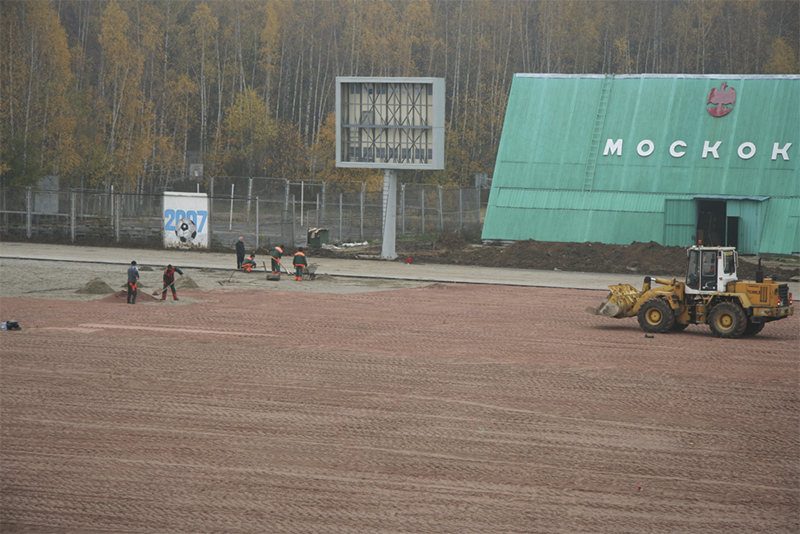

строительство основания спортивной площадки

Строительство основания игровой площадки и его тип зависит от вида спорта для которого будет строиться поле/площадка - футбол, регби, хоккей на траве, теннис и т.п.

Наиболее часто используются следующие виды оснований:

1. Щебеночный пирог - для футбола, регби, многофункциональных спортивных площадок.

2. Асфальтобетон, бетон - для хоккея на траве, тенниса, многофункциональных спортивных площадок.

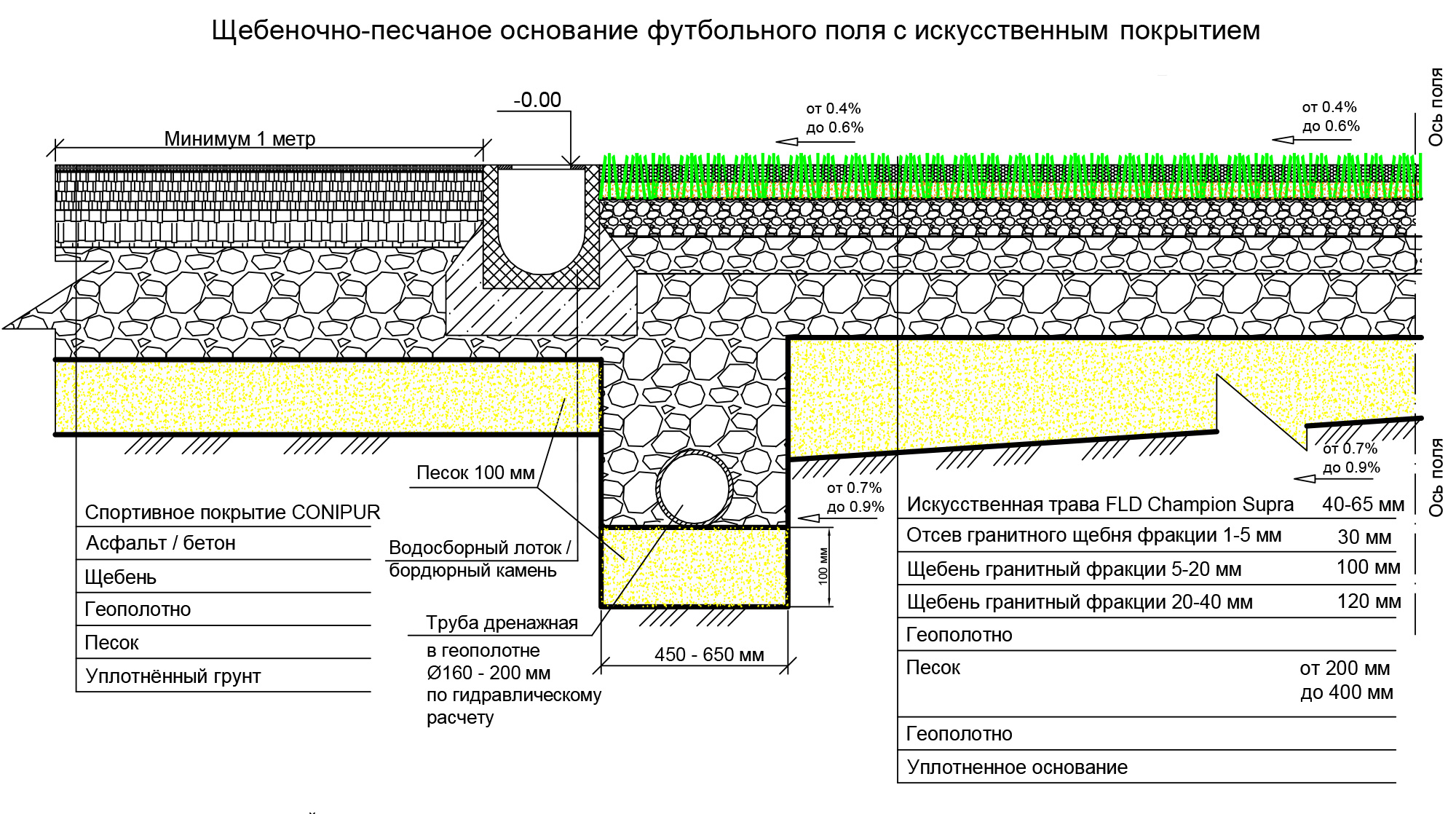

Схема щебеночно-песчаного основания футбольного поля с искусственным покрытием (искусственная трава 40-65мм)



Поверхность территории, прилегающей к границе футбольного поля, должна быть покрыта связанным материалом (бетон, асфальт, спортивные покрытия и т.п.) на расстояние не менее 1-го метра от границы футбольного поля.

Ровность поверхности основания — ±9 мм выше или ниже трехметровой рейки.

Ровность промежуточных слоев основания — ±10-12 мм выше или ниже трехметровой рейки.

 Скачать схему основания в формате PDF       Скачать схему основания в формате DWG









































Пластовый дренаж поля

Строительство дренажа осуществляется параллельно со строительством основания поля. Тип дренажа - пластовый.

Поле закольцовывается дренажными трубами диаметром 110 мм. По периметру прорываются канавы размером 0,6*0,3 м. Укладываются по 3 дренажные трубы по периметру поля, засыпается слой песка 100 мм, трубы засыпаются щебнем фр. 20-40 мм.

С помощью кольцевой дренажной канавы вода сбрасывается в ливневую канализацию или в заранее подготовленные ливневые дренажные колодцы. Возможно использование действующей системы водоотвода.

Укладка дренажных труб в «теле» поля не рекомендуется для предотвращения появления неровностей на поле в межсезонье - при промерзании основания происходит «набухание» грунтов между дренажными канавами, появляется эффект «стиральной доски». При весеннем разогреве поля данный эффект пропадает.



Устройство ливневого (поверхностного) водоотвода по периметру поля

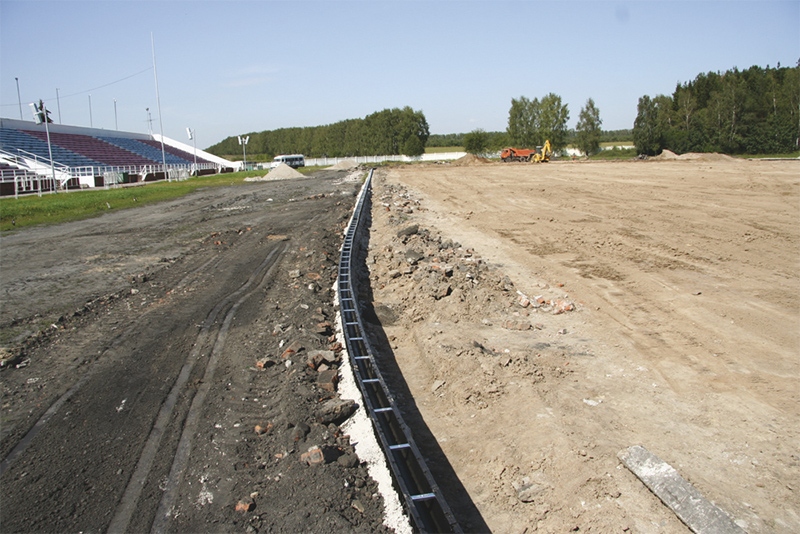

организация системы водоотвода

Устройство ливневого (поверхностного) водоотвода по периметру поля состоит из следующих видов работ:

1. Установка пластиковых водоотводных лотков по периметру поля.

2. Установка системы коллекторов ливневых и дренажных вод с выводом в имеющуюся систему ливневой канализации.





Вертикальная планировка оснований

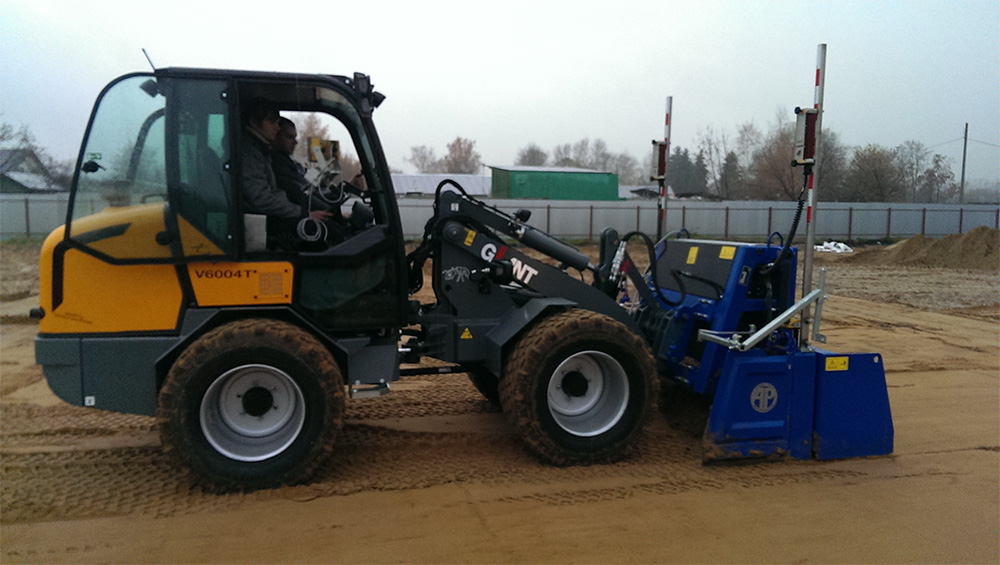

Лазерный планировщик оснований

Компания ФЛООРДИЗАЙН предлагает широкий ассортимент техники от компании APMACHINEBOUW по строительству оснований плоскостных спортивных сооружений европейского качества.

Подробности об этом Вы можете найти на нашем сайте www.laserplanner.ru





С 2013 г. ФЛООРДИЗАЙН использует собственный лазерный планировщик для выравнивания промежуточных и финишных слоев основания. Ровность и скорость исполнения работ в три раза выше!

 Лазерная планировка основания планировщиком AP Leveller 2000:



Планировка основания стадиона и беговых дорожек лазерной грейдерной коробкой AP Machinebouw Bullblaster 2000:



Строительство основания футбольного поля с помощью лазерного планировщика Laser levelling Wacker Neuson WL 60 with AP Leveller 2200:





  Скачать буклет компании LASERPlanner: Навесные фронтальные и заднеприцепные ЛАЗЕРНЫЕ ПЛАНИРОВЩИКИ. ГРЕЙДЕРНОЕ ОБОРУДОВАНИЕ с лазерным управлением. (10,5Мб)
