Системы полива

В последнее время, огромную популярность во всём мире приобрели системы автоматического полива. Такая популярность объясняется высокой эффективностью, простотой конструкции и неприхотливостью в обслуживании. Повышенным спросом пользуются системы автоматического полива на спортивных объектах.

ФЛООРДИЗАЙН сотрудничает с PERROT (Германия) — бесспорным лидером среди европейских производителей оборудования для полива.

Оборудование Perrot применяется для профессионального полива футбольных и бейсбольных стадионов, полей для хоккея на траве, гольф-полей, различных спортивных площадок и теннисных кортов.

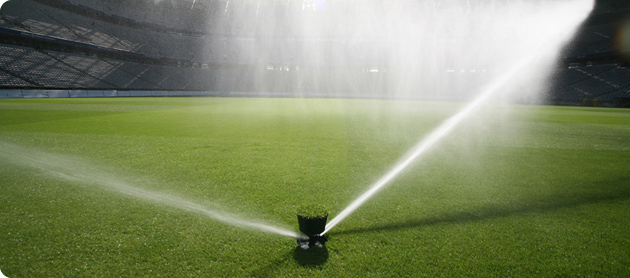

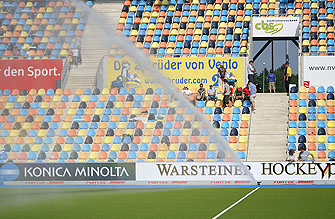

На каждом футбольном мероприятии игровое поле является основным центром притяжения внимания. Трава футбольного поля подвергается экстремальным воздействиям. Поскольку натуральная трава состоит на 80% из воды, то высокоэффективная система орошения является основным условием для идеального и устойчивого травяного покрытия. В последние годы на большинстве прошедших Чемпионатов мира и Европы по футболу принимались решения по использованию профессиональных систем орошения PERROT (Германия).

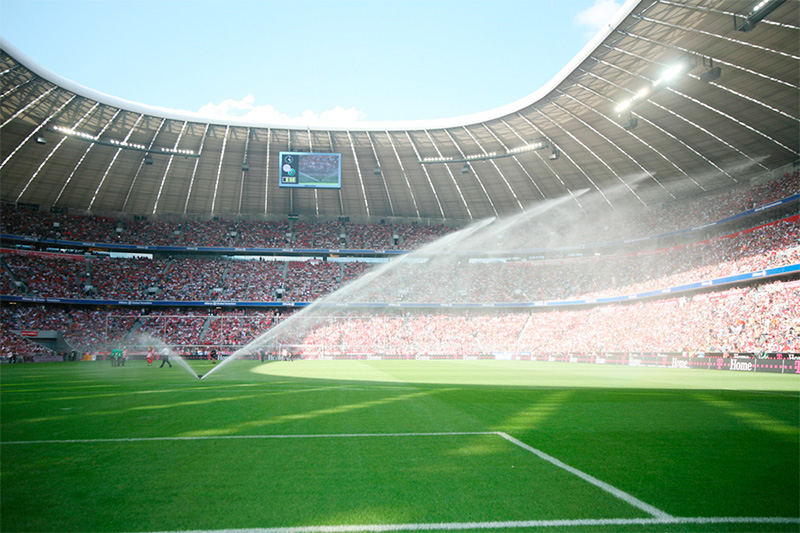

Основные футбольные арены Германии (Allianz Arena Мюнхен, стадион «Tivoli» Аахен, «Боруссия» Мёнхенгладбах, «Имтех-Арена» Гамбург, и др.), ЮАР (стадион «Moses Mabhida» Дурбан), Польши (Вроцлав, Краков и др.), Украины («Донбасс Арена» Донецк, арена «Львов»), Италии (стадион «Сан Сиро» Милан) и многих других стран мира используют автоматизированные системы полива PERROT.

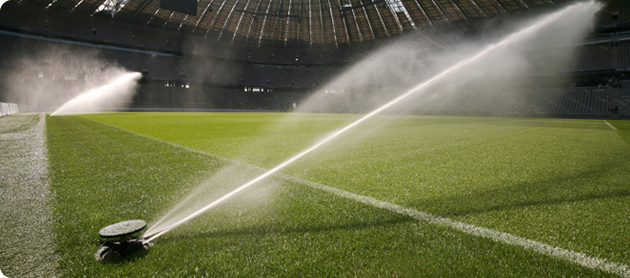

Привод быстро вращающегося выдвижного спринклера динамичен, как сама игра. Эта технология, использовавшаяся на последних проведенных Чемпионатах Мира и Европы, показала высочайшую надежность и стабильность потока воды Спринклеры системы полива PERROT обеспечивают полный и равномерный полив газона. Максимальная зона полива до 34 м является наивысшей в своем классе.

Основная схема установки предполагает установку от 10 до 18 выдвижных спринклеров LVZR 22 WSVDE по периметру поля и от 2 до 6 выдвижных спринклера RVR 22 VDE в центральной части поля. Качество распределения воды также было подтверждено независимым калифорнийским «Центром оросительных технологий». Идеальное распыление во время полива создает «стену» воды, идентичную естественным осадкам.

Высокое качество поля не должно нарушаться инородными элементами такими как пластиковые крышки спринклеров. Компания PERROT нашла идеальное решение этой проблемы и прячет свои спринклеры под покровом натуральной травы. В итоге поле остается очень ровным, спринклеры не становятся травмоопасными препятствиями для игроков, не видны на поле, не мешают игре, уходу за полем и прокалыванию газона.

Очень высокая скорость вращения этих спринклеров менее 1 минуты служит как для регулярного полива футбольного поля, так и для быстрого увлажнения газона непосредственно перед началом матча или во время перерыва. Быстрое увлажнение поля является очень важным параметром системы в летнее жаркое время, когда газон имеет тенденцию высыхать и начинать желтеть.

Системы полива PERROT превосходно зарекомендовали себя на тренировочных футбольных полях, которые подвергаются более высокой нагрузке, чем игровые арены.

Планируется установка систем полива PERROT на стадионах и тренировочных полях Чемпионата Мира 2018.



Системы полива натуральных полей при использовании стадиона для легкой атлетики

При второстепенном использовании футбольного поля на легкоатлетических аренах рекомендуется устанавливать 8 спринклеров по периметру футбольного поля без установки спринклеров в центральной части поля. На легкоатлетических стадионах во время проведения тренировок и соревнований по метательным дисциплинам (метание диска, молота, копья) есть риск повреждения спринклеров, устанавливаемых в центральной части поля. Поэтому спринклеры PERROT с большим радиусом полива будут наиболее удобными на легкоатлетических аренах.

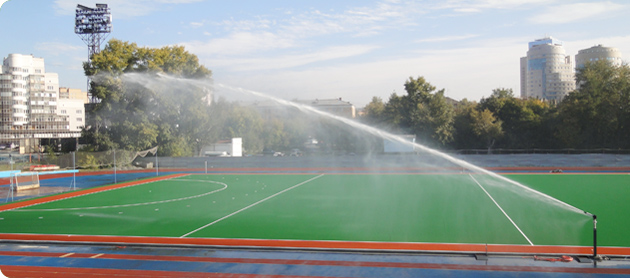

Системы полива для футбольных полей с искусственной травой

В современном спортивном мире наметилась тенденция использования искусственных газонных покрытий. При кажущихся очевидными преимуществах, у «медали» есть и оборотная сторона. Безусловно искусственный газон более устойчив к механическому воздействию (вытаптыванию), легче меняется, снижает затраты на обслуживание, тем не менее есть одно большое НО. При высокой температуре окружающей среды ( летом в жару), это покрытие требует полива гораздо чаще, чем обычный дёрн. Не потому, что может выгореть, нет, это как раз ему не грозит, а потому, что играть на нем становится не возможно. Искусственный газон нужно увлажнять для охлаждения и улучшения сцепных свойств. Попросту говоря полив — это забота не о газоне, а об игроке. И речь идет не только о комфорте игры, но и о безопасности. Сухой синтетический газон существенно повышает угрозу травматизма. Игроки при скользящих падениях не редко получают сильные ожоги, возрастает нагрузка и на суставы, поскольку покрытие становится жёстче. Дышать, тоже намного тяжелее, поскольку воздух сухой.

Искусственные футбольные поля в 1970-1990-х гг. до появления мягких износостойких нитей из полиэтилена имели относительно жесткие нити из нейлона (полиамида) или полипропилена. Для уменьшения травматизма игроков при падениях и подкатах футбольные поля поливали водой для снижения силы трения кожи игрока и покрытия. Второй фактор полива – на сухих искусственных полях сухой мяч катится дальше, чем мокрый мяч на влажном поле. Существует определенный норматив ФИФА по качению мяча (ball roll) на искусственном поле, и полив поля помогает достичь оптимальных характеристик поля после снижения базовых показателей покрытия с увеличением срока эксплуатации. Третий фактор полива искусственных полей – снижение температуры засыпки резиновой крошки. В летний период на солнце поле может очень сильно разогреваться и приводить к некомфортной игре. На искусственных полях с натуральной засыпкой (смесь кокосовой стружки, пробки и резиновой крошки) полив помогает стабилизировать засыпку.

При использовании системы полива на искусственных футбольных полях устанавливают 6-8 спринклеров PERROT нижнего полива типа VP2М или пушек верхнего полива Р2М с радиусом полива 32-53 м. Наличие спринклеров в центральной части поля, как правило, существенно усложняет процесс эксплуатации поля, а также может привести к повышению травматизма игроков. Время полива искусственного поля составляет от 8 до 15 мин., расход воды 4-10 м3 за один цикл полива искусственного поля при последовательном включении спринклеров, время работы 1 спринклера 2-3 мин.



Управление системой полива

Важнейшим элементом системы полива является цифровой блок управления поливом. Наряду с простым программированием цикла полива каждого спринклера основными характеристиками блока управления являются:

  • возможность программирования 8 циклов орошения;
  • программируемое время работы 1 спринклера от 0 до 99 минут;
  • 3 старта программы в день;
  • 3 программы орошения;
  • установка паузы между включением спринклеров от 0 до 99 сек.;
  • защита от перегрузки на каждом выходе.



Эффективная система полива стадиона складывается из тщательного проектирования, правильно подобранного оборудования, и компетентного профессионального монтажа.

Компания «ФЛООРДИЗАЙН» производит поставку комплектующих и установку «под ключ» систем полива спортивного назначения.



ОБОРУДОВАНИЕ ДЛЯ ПОЛИВА СПОРТИВНЫХ ОБЪЕКТОВ



Выдвижные оросители



PERROT Hydra   |   PERROT LVZ/ RVR   |   PERROT VP2M   |   PERROT VP3   |   PERROT TRITON L

Предлагаем Вам краткий обзор типов предлагаемого поливочного оборудования, во всех спринклерах движущей силой является гидравлическое давление воды, однако, различные типы спринклеров отличаются следующими особенностями:

  Турбинный (роторный) разбрызгиватель PERROT Hydra (Hydra L, Hydra M, Hydra S) является самым современным продуктом в своем классе. Исключительно тихий в работе, позволяет покрывать большой радиус при низком рабочем давлении в подводящей магистрали. Он позволяет снизить нагрузку на Вашу насосную станцию и питающую магистраль и одновременно сократить затраты на электроэнергию.



Маятниковые разбрызгиватели типа PERROT LVZ (LVZA, LVZE, LVZR, RVR) фактически неразрушимы. Их непревзойденная надежность позволяет создать высокоэффективную систему с наилучшим соотношением цены и качества. Они являются стойкими к серой (неочищенной) воде и полностью защищены от случайных сбоев настройки и ошибок в работе.

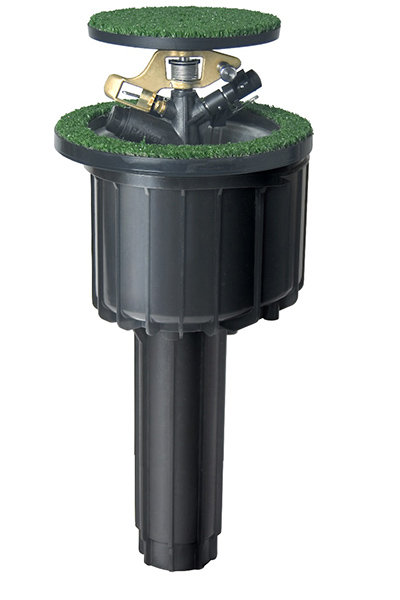

Выдвижной спринклер PERROT LVZR/ PVR



Область применения:

поля для футбола и гольфа, спортивные площадки



Технические характеристики:

Сопло: 7 - 17,5 мм

Кол-во сопел: 2 и 3 сопла

Рабочее давление: 3 - 7 бар

Радиус полива: 19 - 36,5 м

Расход воды: 4,3 - 27,1 м³/ч

Угол подачи воды: 22°

Подключение: 1 1/2“с внутренней резьбой



Преимущества:
  • Высокая скорость вращения < 1 мин/360°
  • Легкая настройка сектора полива – не требуются специальные инструменты
  • Высокая устойчивость струи воды даже в местах, подверженных воздействию ветра
  • Пластиковая крышка для искусственной травы зеленого или коричневого цвета
  • Модель RVR с чашкой под натуральный газон
  • Особо прочная конструкция, длительный срок службы спринклера
  • Все запчасти заменяемы
  • Все части, включая электромагнитный клапан, могут обслуживаться сверху – отсутствует необходимость раскапывания спринклера
  • Превосходная равномерность распределения воды, сертифицированная Центром технологий полива (CIT)



Доступные версии

Спринклеры полного и настраиваемого сектора полива



  • с гидравлическим клапаном
  • с встроенным электромагнитным клапаном (VAC)
  • с встроенным электромагнитным клапаном и декодером (VDE)
  •

Спринклеры с настраиваемым сектором полива со стандартной установкой сопла

Спринклеры с полным сектором полива со стандартной установкой сопла

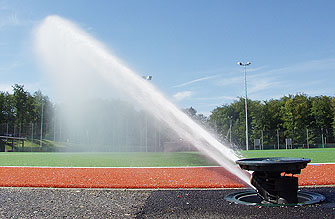

Поршневые разбрызгиватели типа PERROT VP2M - наиболее мощные и производительные. Они позволяют равномерно покрывать территорию радиусом более 50м. Столь высокие параметры позволяют размещать их вне игрового поля или покрытия трека в тех условиях, когда этого требуют правила подготовки объекта к соревнованиям.



Современный поршневой привод в закрытом корпусе гарантирует равномерное и почти бесшумное орошение. Возможность регулирования скорости вращения.



Высокотехнологичная форма носика форсунки позволяет добиться оптимальной траектории полета воды и равномерного её распределения на всей дистанции, а также добиться минимизации влияния ветра на равномерность осадков. Огромный опыт и точность проектирования форсунки - залог безошибочной эффективности и точности доставки воды!



Доступные версии:



Корпус:
- зеленая пластиковая крышка
- зеленая крышка с искусственной травой (S)





Тип дождевателя

VP2M




Присоединение

2 1/2"

Высота дождевателя

600 мм

Высота подъема штока

70 мм

Миним. давление

4 бар

Диаметр крышки а Ø

300 мм

Диаметр крышки штока Ø

395 мм



Общая информация:


Выдвижной дождеватель с углом подъема струи 25 °.


Винт, который регулирует распределения осадков. Регулируемая скорость вращения - при давлении 3 бар от 150 сек. до 240 секунд/360, а при давлении 6 бар от 100 сек. до 240 секунд/360.
Дождеватель совместим с электромагнитным клапаном Perrot MVR 3".



Материал:


Подшипник и скользящая втулка изготовлены из бронзы. Привод -из латуни, пластмассы и нержавеющей стали. Корпус и форсунка сделаны из высококачественного промышленного пластика.



Технические параметры:

Тип дождевателя

VP2M

Диаметр форсунки

16,0 - 26,0 мм

Рабочее давление

4,0 - 8,0 бар

Радиус

32,0 - 53,0 м

Расход воды

22,0 - 75,0 м3/ час

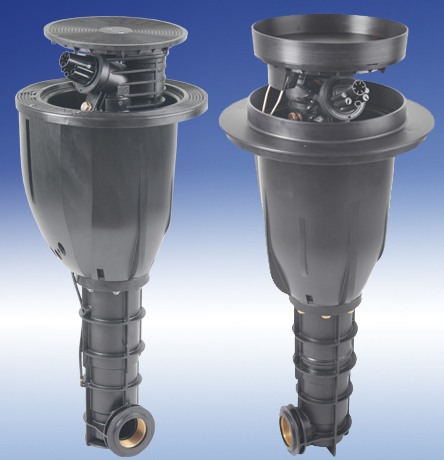

PERROT VP3 - дальнейшее развитие выдвижного спринклера VP2M. К хорошо зарекомендовавшему себя поршневому приводу, добавили встроенный электромагнитный клапан, доработали сопло и расширили набор крышек.



  Выдвижной спринклер PERROT VP3





Область применения:

спортивные площадки и поля с искусственной и натуральной травой, поля для хоккея на траве, ипподромы.



Технические характеристики:

Сопло: 16, 20, 24 мм

Рабочее давление: 4-8 бар

Радиус полива: 34 - 54 м

Расход воды: 26 - 69 м³/ч

Время вращения 180°: от MIN 50 до MAX 120 сек.

Угол подачи воды: 25°

Подключение: 2“ с внутренней резьбой



Преимущества:
  • Возможность полного покрытия спортивной площадки без использования спринклеров в игровой зоне
  • Уникальный закрытый поршневой привод для точного орошения
  • Новая технология сопел для расширенного диапазона полива с меньшим количеством потребляемой воды и высокой равномерностью распределения полива
  • Электрический клапан внутри корпуса для индивидуального управления каждым спринклером в системе. Клапан с оптимизированным потоком и с очень низкой потерей давления
  • Все внутренние части спринклера, включая электромагнитный клапан, могут обслуживаться сверху, без необходимости полного извлечения спринклера



Доступные версии:



Спринклеры полного и настраиваемого сектора полива:



  • без электромагнитного клапана
  • со встроенным электромагнитным клапаном (VAC)
  • с системой Sector Scout (SC)
  • с пластиковой крышкой
  • со специальной крышкой, для покрытия искусственной травой (KR)

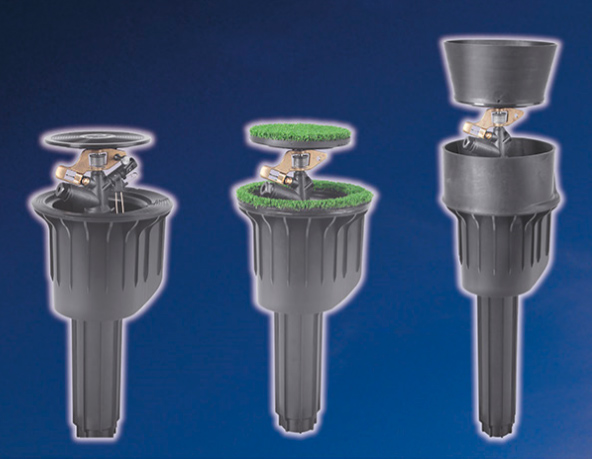

PERROT TRITON L

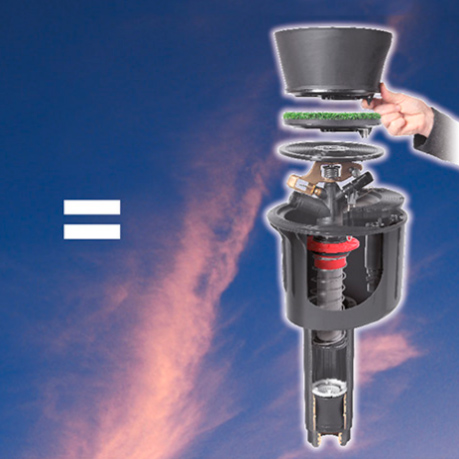

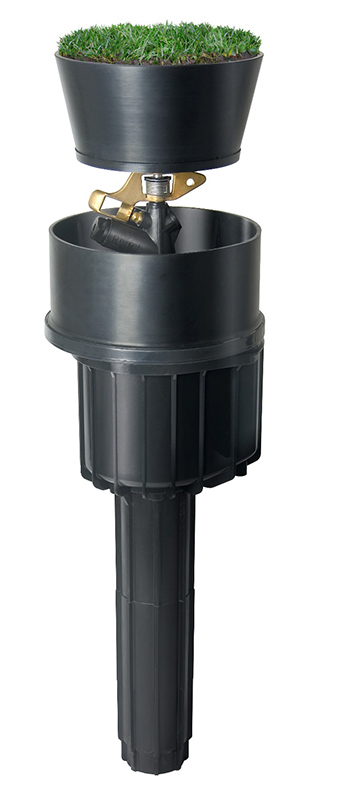

Выдвижной спринклер PERROT TRITON L TM





Область применения:

футбольные поля, поля для гольфа, спортивные площадки, парки, ипподромы.



Технические характеристики:

Сопло: 7 – 17,5 мм

Кол-во сопел: 2 и 3 сопла

Рабочее давление: 3-8 бар

Радиус полива: 19 - 38 м

Расход воды: 4,6 - 28,6 м³/ч

Угол подачи воды: 22°

Подключение: 1 1/2“ с внутренней резьбой



Преимущества:
  • Высокая скорость вращения <1 мин/360°
  • Легкая настройка сектора полива – не требуются специальные инструменты
  • Высокая устойчивость струи воды даже в местах, подверженных воздействию ветра
  • Высокая безопасность эксплуатации благодаря внутренней трубе из нержавеющей стали
  • Установка/съем крышки спринклера не требует инструментов
  • Особо прочная конструкция, длительный срок службы спринклера
  • Все части, включая электромагнитный клапан могут обслуживаться сверху – отсутствует необходимость раскапывания спринклера
  • Возможно ручное управление сверху спринклера
  • Превосходная равномерность распределения воды, сертифицированная Центром технологий полива (CIT)



Доступные версии:

Спринклеры полного и настраиваемого сектора полива:



  • без электромагнитного клапана
  • со встроенным электромагнитным клапаном (VAC)
  • со встроенным электромагнитным клапаном и декодером (VDE)
  • с крышкой, покрытой искусственной травой (S)
  • с крышкой-чашкой для натуральной травы (TC)



Спринклеры с настраиваемым сектором полива со стандартной установкой сопла

Спринклеры с полным сектором полива со стандартной установкой сопла





Высокопроизводительные спринклеры

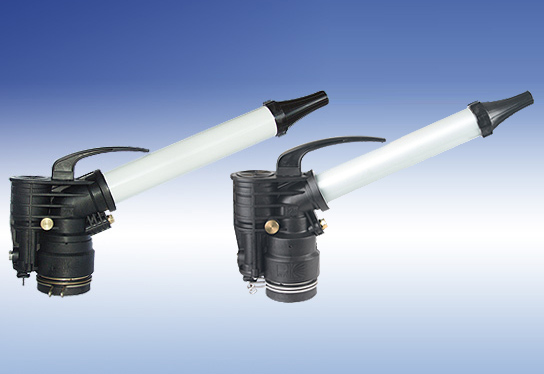

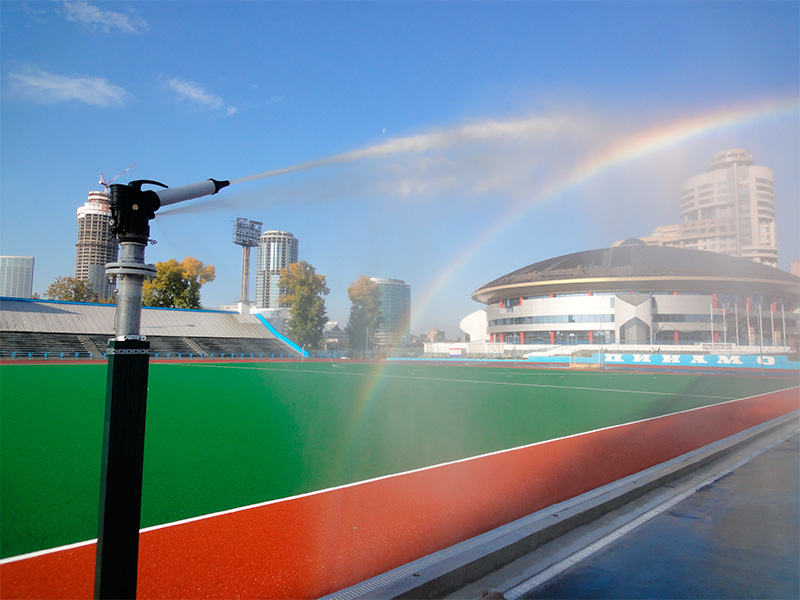

Водяные пушки PERROT поршневого P2M / P2S типа нашли широкое распространение в сельском хозяйстве и других областях, требующих максимально большого радиуса полива и высокой плотности осадков. Инновационые технологии позволили компании PERROT добиться максимальной производительности и качества распределения влаги.



Область применения - как в сельском хозяйстве так и в охране окружающей среды.
Преимуществами этой новой техники являются: равномерная работа с низкими вибрациями без колебаний, низкий износ даже в непрерывном режиме, с бесступенчатой регулировкой скорости вращения, без шума и небольшой вес.



Самодвижущийся разбрызгиватель

  PERROT РОЛЛКАРТ-V — самодвижущаяся оросительная установка. Используется для зеленых областей крупных размеров, различных спортивных полей, футбольных полей и стадионов. RollcartT-V начинает перемещаться при подаче давления в шланг и медленно перемещается по ровной поверхности вдоль заранее уложенного кабеля. В конце заданной траектории RollcarT-V автоматически останавливает подачу воды и полив. Шланг водоснабжения с диаметром 1 дюйм и длиной минимум 60 м разматывается позади тележки.




Управление

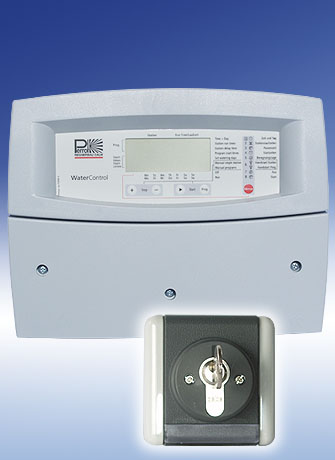

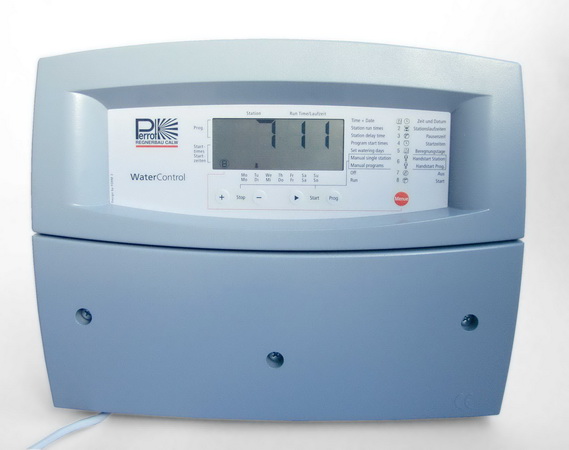

Цифровой контроллер WaterControl



Современный контроль для систем автоматического орошения футбольных полей, теннисных кортов, парков и садов.
Универсальность - прост в эксплуатации.



  • Базовая версия состоит из двух секций
  • Сменные модули, 2-секционные, с возможностью расширения управления к 12 секциям.
  • Три независимые программы.
  • Каждую программу можно запустить четыре раза на протяжении суток.
  • Присоединение для датчика дождя.
  • Возможность подключения внешней станции, чтобы запустить ранее записанную программу.
  • Оптимизация колебания давления в трубопроводах, а также защита от воздействия давления,  в связи с возможностью регуляции времени перерыва между работой каждой    секции.
  • Каждый модуль оснащен конденсаторами для защиты материнской платы перед атмосферными разрядками
  • Дешевая и быстрая замена модулей.
  • Размеры (HxBxT): 270 х 350 х 110 мм



Электромагнитные клапаны

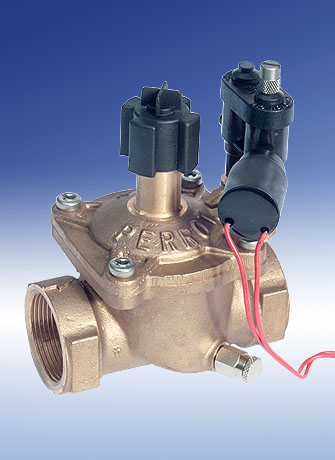

Бронзовый электромагнитный клапан типа MVR
Высокопрочный латунный клапан предназначен для использования на спортивных объектах, особенно для гольф-поля. Максимальное рабочее давление 12,5 бар. Используется совместно с системой управления PERROT-Greenkeeper-Feedback. Доступные размеры: 1 "- 1 1 / 2" - 2 ". Электропитание -24V переменного тока. Нечувствительный к загрязненной воде, благодаря функции вступительной самоочистки фильтра а также дополнительному чистящему шпилю. Возможность ручного управления.



Коэффициент Кv



Вес

Размер 1 "

= 12 м3/ час

2,2 кг

Размер 1 1 / 2 "

= 20 м3/ час

2,5 кг

Размер 2 "

= 35 м3/ час

3,2 кг

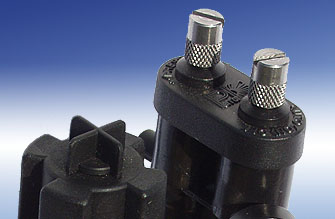

  Эта версия выполнена с компенсационным регулятором давления. Конструкция регулятора обеспечивает постоянное давление электромагнитного клапана, независимо от скачков напряжения на входе клапана.
Typ MVR/PR

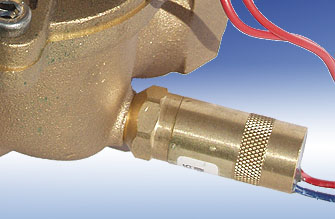

Эта версия с датчиком расхода (подключённый на месте малого клапана для ручного осушения). Работает с двунаправленными декодерами. VCU получает обратную информацию о фактическом положении клапана.
Typ MVR/PR/SE

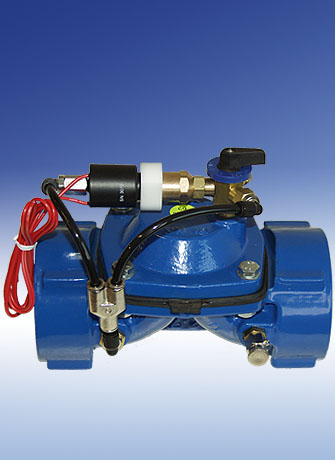

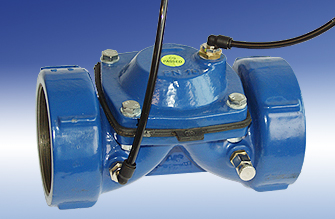

Электромагнитный клапан из серого чугуна MVR 3 "



Надежный электромагнитный клапан из серого чугуна для использования в оросительных системах, а особенно на футбольных полях с искусственной травой. Рабочее давление- 10 бар. Подходит для воды с небольшим количеством загрязнения. Совместим с системой управления PERROT WaterControl и декодерной системой управления Greenkeeper.



  • Электромагнитный клапан из чугуна, с серым порошковым покрытием
  • Доступные размеры 3 "ВР
  • Электропитание 24 Vпеременного тока
  • Фильтр для воды
  • Возможность ручного и автоматического ВКЛ / ВЫКЛ
  • Клапан к ручному осушению
  • Произвольная позиция монтажа
  • Рабочее давление 10 бар
  • 16 бар статического давления
  • Коэффициент Kv = 80 м3 / ч



В случае использования электромагнитного клапана с нашим выдвижным дождевателем VP2, соленоид и маленький клапан, который контролирует режим работы (ON-OFF-AUTO), монтированы в крышке дождевателя. В позиции AUTO дождевателем VP2 управляет электромагнитный клапан.



Презентация Perrot VP2-E
